溫度儀表的標度（刻度）單位，統一采用攝氏溫度（℃）。

• 插入長度的選擇應以檢出（測）元件插至被測介質溫度變化靈敏具有代表性的位置為原則。但在一般情況下，為了便于互換，往往整個裝置統一選擇一至二擋長度。

• 在煙道、爐膛及帶絕熱材料砌體設備上安裝時，應按實際需要選用。


• 檢出（測）元件保護套材質不應低于設備或管道材質。如定型產品保護套太薄或不耐腐蝕（如鎧裝熱電偶），應另加保護套管。


• 安裝在易燃易爆場所的就地帶電接點的溫度儀表、溫度開關、溫度檢出（測）元件和變送器等，應選用防爆型。

<二>就地溫度儀表的選型

• 一般工業用溫度計：選用1.5級或1級。

• 精密測量和實驗室用溫度計：應選用0.5級或0.25級。

• 高測量值不大于儀表測量范圍上限值的90％，正常測量值在儀表測量范圍上限值的1／2左右。

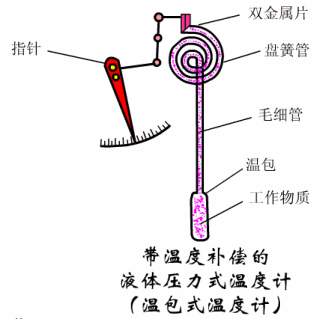

• 壓力式溫度計測量值應在儀表測量范圍上限值的1／2～3／4之間。

1. 在滿足測量范圍、工作壓力和精確度的要求時，應優先選用。

2. 表殼直徑一般選用φ100mm，在照明條件較差、位置較高及觀察距離較遠的場所，應選用φ150mm。


3. 儀表外殼與保護管連接方式，一般應選用萬向式，也可以按照觀測方便的原則選用軸向式或徑向式。

適用于－80℃以下低溫、無法近距離觀察、有振動及精確度要求不高的就地或就地盤顯示。

僅用于測量精確度較高、振動較小、無機械損傷、觀察方便的特殊場合。但是，由于汞害，不宜使用玻璃水銀溫度計。

就地或就地盤裝測量、控制（調節）儀表，宜選用基地式溫度儀表。

適用于溫度測量需要接點訊號輸出的場合。

<三>集中溫度儀表的選型

（1）根據溫度測量范圍，選用相應分度號的熱電偶、熱電阻或熱敏電阻。

（2）熱電偶適用于一般場合。熱電阻適用于無振動場合。熱敏電阻適用于要求測量反應速度快的場合。

（3）根據測量對象對響應速度的要求，可選用下列時間常數的檢出（測）元件：

• 熱電偶：600s、100s和20s三級；

• 熱電阻：90～180s、30～90s、10～30s和＜10s四級；

• 熱敏電阻：＜1s。

（4）根據使用環境條件，按下列原則選用接線盒：

• 普通式：條件較好的場所；


• 防濺式、防水式：潮濕或露天的場所；


• 隔爆式：易燃、易爆的場所；


• 插座式：僅適用于特殊場合。

（5）一般情況可選用螺紋連接方式，對下列場合應選用法蘭連接方式：

• 在設備、襯里管道和有色金屬管道上安裝；

• 結晶、結疤、堵塞和強腐蝕性介質；


• 易燃、易爆和劇毒介質。

（6）在特殊場合下使用的熱電偶、熱電阻：

• 溫度高于870℃、氫含量大于5％的還原性氣體、惰性氣體及真空場合，選用鎢錸熱電偶或吹氣熱電偶；


• 設備、管道外壁和轉體表面溫度，選用表面或鎧裝熱電偶、熱電阻；


• 含堅硬固體顆粒介質，選用耐磨熱電偶；


• 在同一個檢出（測）元件保護套管中，要求多點測溫時，選用多點（支）熱電偶；


• 為了節省特殊保護管材料（如鉭），提高響應速度或要求檢出（測）元件彎曲安裝時，可選用鎧裝熱電偶。

• 與接受標準信號顯示儀表配套的測量或控制系統，選用變送器。

• 在滿足設計要求的情況下，推薦選用測量和變送一體化的變送器。

（1）單點顯示選用一般指示儀，多點顯示宜選用數字式指示儀，要求查閱歷史數據的，宜選用一般記錄儀。

（2）信號報警系統，宜選用帶接點訊號輸出的指示儀或記錄儀。

（3）多點記錄宜選用中型記錄儀（如30點記錄儀）。

（1）當多點共用一臺顯示儀表時，應選用質量可靠的切換開關。

（2）采用熱電偶測量1600℃以下的溫度，當冷端溫度變化使測量系統不能滿足精確度要求，而配套顯示儀表又無冷端溫度自動補償功能時，應選用冷端溫度自動補償器。

（3）補償導線

a.根據熱電偶的支數、分度號和使用環境條件，應選用符合要求的補償導線或補償電纜。

b.按使用環境溫度選用不同級別補償導線或補償電纜：

• －20～＋100℃選用普通級；

• －40～＋250℃選用耐熱級。

c.有間斷電加熱或強電、磁場的場所，應選用屏蔽補償導線或屏蔽補償電纜。

d.補償導線的截面積，應按其敷設長度的往復電阻值，以及配套顯示儀表、變送器或計算機接口允許輸入外部電阻來確定。
